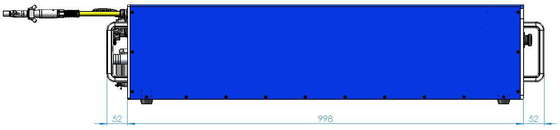

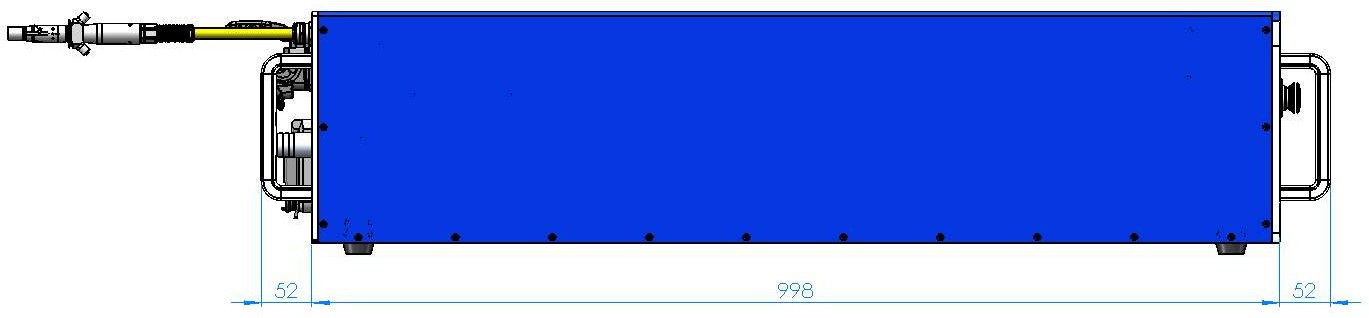

4000w raycus fiber lazer kaynağı

1.1Özellikler

Özellikler aşağıdaki tabloda listelenmiştir

Tablo 5 Özellikler

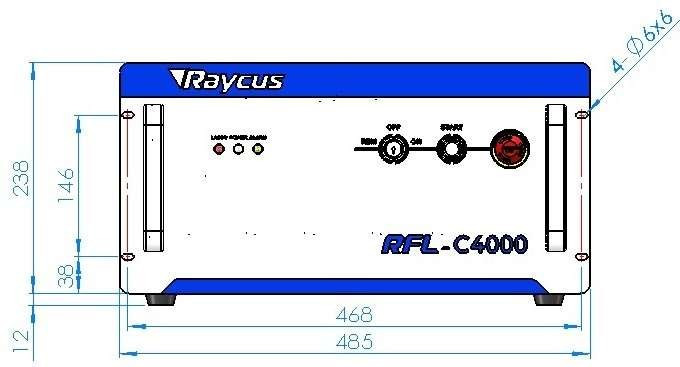

1.REM/KAPALI/AÇIK:Anahtar anahtarı, lazerin kontrol sistemi güç anahtarı.Anahtarı takın;anahtarı saat yönünde 'AÇIK' konumuna veya saat yönünün tersine 'REM' konumuna çevirmek lazer kontrol sistemini çalıştıracaktır.Ardından lazer, 'CTRL-INTERFACE' üzerindeki önceki kurulumunuza bağlı olarak bir kontrol moduna girecektir.başvurabilirsiniz4.9 ConTrol Modudaha fazla ayrıntı için.

2.GÜÇ:Kontrol sistemi gücü, LIGHT, kontrol sisteminin devrede olduğunu gösterir.

açıldı.

3.STArT: Lazer ana güç düğmesi, YEŞİL, bu düğmeye basıldığında, lazer lazer yaymaya hazırdır.

4.LAZERr:Lazer emisyon göstergesi, KIRMIZI, lazer emisyonu açıkken yanar.

5.ALARM:Alarm göstergesi, SARI, bir hata durumunu gösterir.

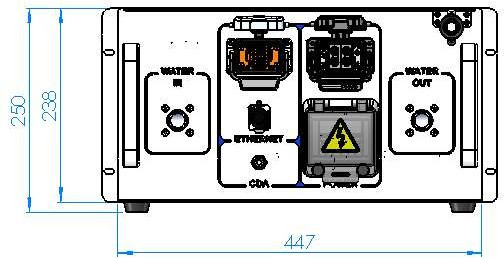

1.AC GİRİŞİPUT:Sadece sağladığımız güç kablosundaki fiş ile eşleştirilebilen besleme kaynağı girişi için soket.

2.GÜÇ:AC anahtarlamasını kontrol etmek için hava anahtarı.

3.CTRL-ARAYÜZÜ:Kontrol arayüzü, bu arayüz erkek 24 iğneli bir konektördür ve çok işlevlidir.Son kullanıcılar, arayüz ile kontrol modunu ayarlayabilir ve analog kontrol sinyalini girebilir ve ayrıca ondan arıza sinyali alabilir.

4.SU:Boru bağlantıları, soğutma suyunun içeri akması ve geri dönmesi için giriş ve çıkış.(Lazer modeli ve soğutma sistemi gereksinimleri için karşılık gelen su borusu boyutu için Tablo 6'ya bakın)

5.ETHERNET:Ethernet arayüzü.Lazer için uzaktan kumanda ve depolama alarm bilgisi sağlayabilir.

6.CDA:Temiz Kuru Hava girişi.Çiy oluşumunu önlemek için buraya temiz kuru hava girilir.

CDA'nın uygulanması:

CDA müşteri tarafından sağlanırsa, kurutucu tarafından soğutulmalı ve kurutulmalı, ardından 5μm partikül ve 0,3μm partikül filtresi ve 0,1μm atomize yağlayıcı ile filtrelenmelidir.CDA'nın sıcaklığı 5~40℃ aralığında olmalıdır ve en yüksek çiy noktası 0℃'dir (CDA sıcaklığının soğutma suyu sıcaklığının 5℃ altında olması önerilir).CDA'nın basıncı 0,1 MPa'nın altındadır, akış hızı 10 LPM'dir ve konektörle eşleşen borunun dış çapı 6 mm'dir.

Raycus tarafından sağlanan CDA filtre modülü kullanılıyorsa, CDA da kurutucu tarafından soğutulmalı ve kurutulmalıdır ve basınç 0,8 MPa'nın altında olmalıdır, konektör ile eşleşen borunun dış çapı 6 mm'dir.

CDA, lazer başlamadan 30 dakika önce girilmelidir.Ortam sıcaklığı 25°C'nin altındaysa ve nem %50'nin altındaysa, CDA gereksizdir.

1.1Güç bağlantısı

Tablo 7 Güç Bağlantısı Gereksinimleri

1.2Arayüz Tanımları

4.4.1CTRL-ARAYÜZÜ Tanımlar

CTRL-INTERFACE lazer kontrolü içindir, tanımı ve tanımı aşağıdadır:

Şekil 8 CTRL-ARAYÜZÜ

Tablo 8 24 pinli Ctrl Arayüzü Tanımları
