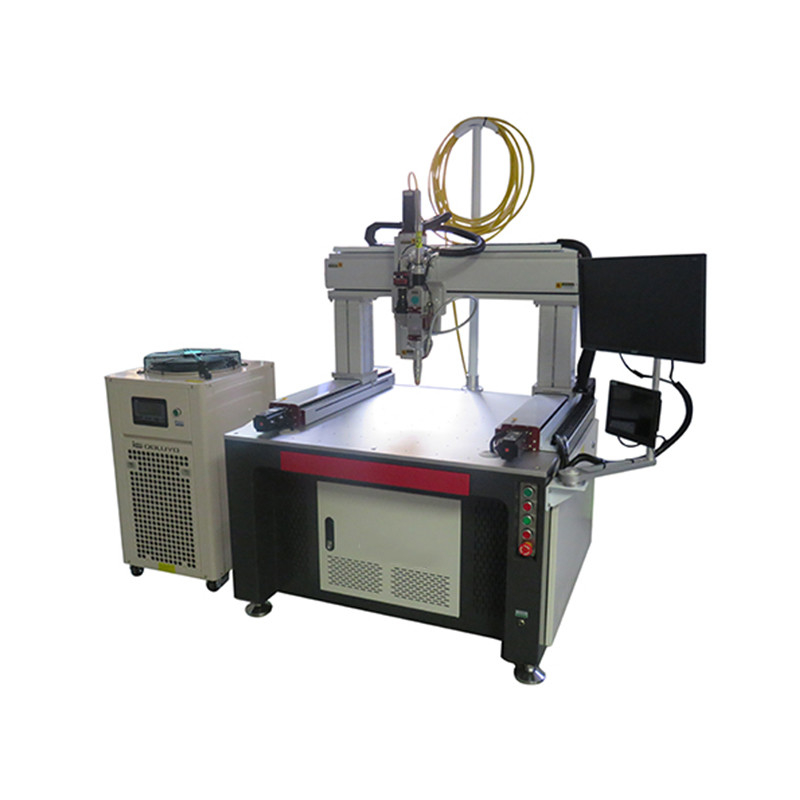

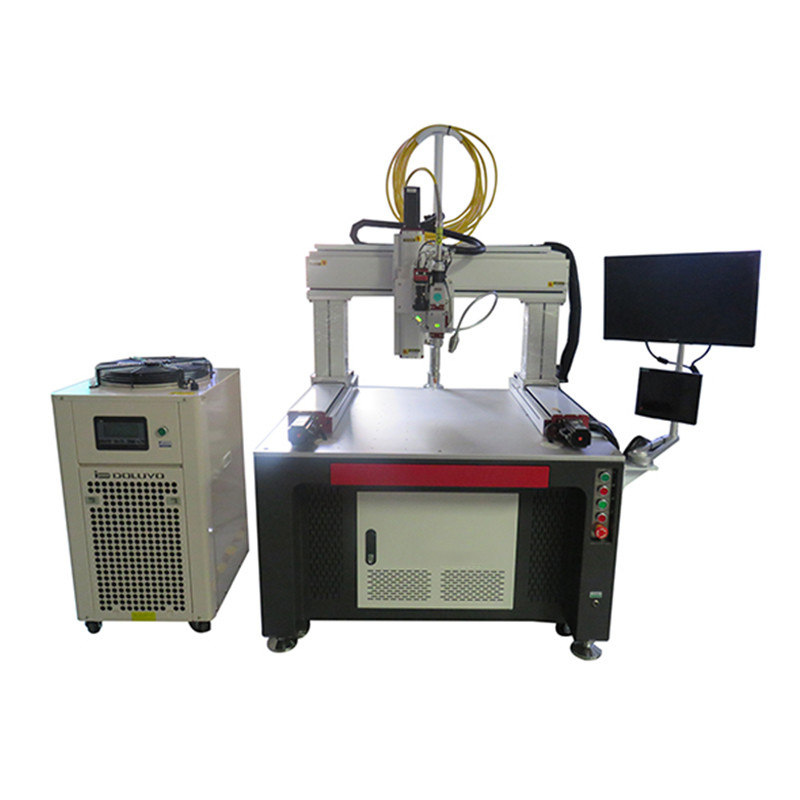

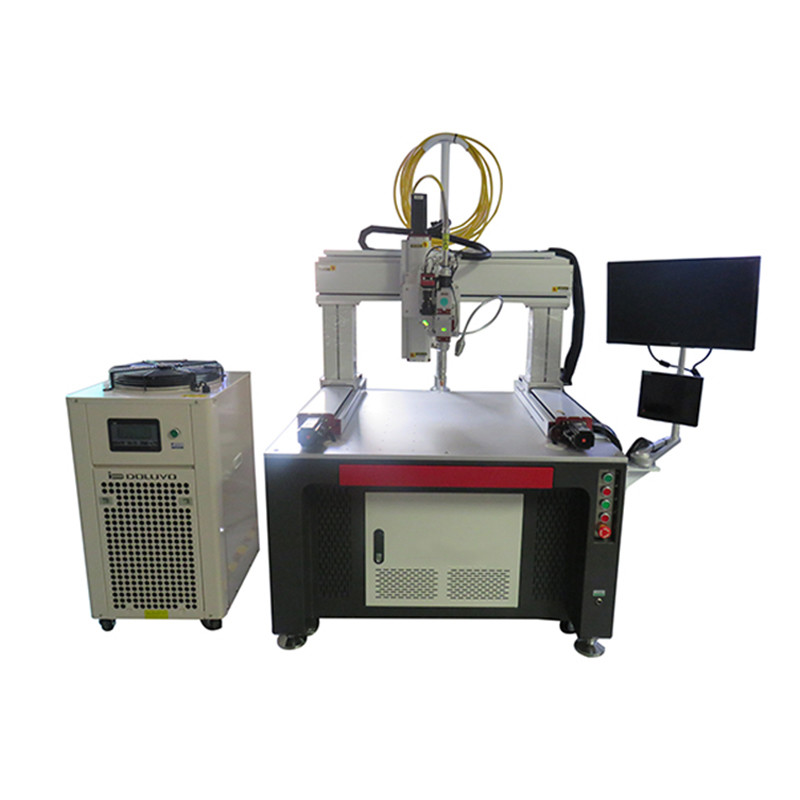

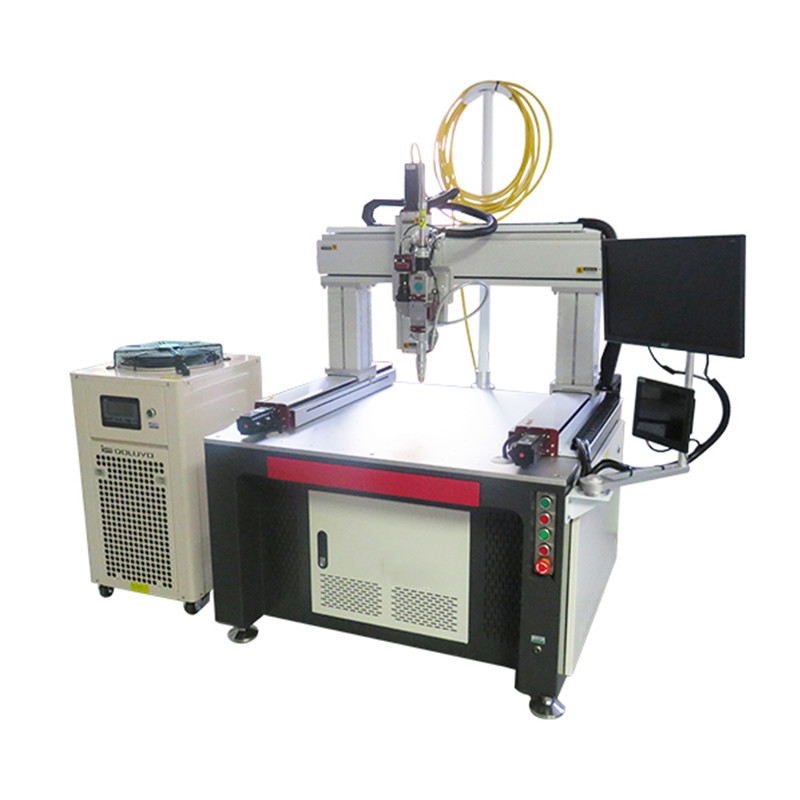

CNC 1325 kaynak makinesi 1kw otomatik lazer kaynak ekipmanı

Dört eksenli CNC otomatik kaynak makinesi

1) ana yapı

CNC otomatik kaynak makinesinin ana makinesi, kaynak boşluğunun doğrusal veya kavisli hareketini ve kaynak torçunun iş parçasına kaynak açısı ayarını gerçekleştirmek için X, Y, Z ekseni doğrusal hareketi ve R ekseni döner hareketi içerir, böylece tamamlanır. çeşitli özel şekilli kaynakların kaynağı.X, Y ve Z ekseni hareket sistemleri, yürümenin hassas kontrolünü sağlamak için bilyalı vidalarla tahrik edilen ve kılavuz raylar tarafından yönlendirilen AC servo motorlar tarafından çalıştırılır.Kaynak tabancasının ve iş parçasının kaynak açısı ayar gereksinimlerini manuel olarak ayarlayabilir ve kontrol edebilir ve kaynak işleminin tamamlanmasını sağlamak için X, Y ve Z eksenleriyle işbirliği yapabilir.

2), yardımcı ekipman

1. Argon ark kaynağı, gaz korumalı kaynak, toz altı ark kaynağı vb. gibi kaynak güç kaynaklarını destekleyin.

2. Pnömatik kaynak fikstürü (bir set altı çift içerir)

3), kaynak platformu ve kaynak fikstürü açıklaması

Pnömatik konumlandırma ve bağlama tertibatı, iş parçalarının hızlı bir şekilde sıkıştırılmasını ve konumlandırılmasını sağlayabilir.Bir kaynak platformuna altı kaynak fikstürü yerleştirilir ve sol ve sağ taraflara üç çift fikstür düzenlenir.Çift istasyon modunu benimser ve solda kaynak yapıldıktan sonra otomatik olarak sıfırlanır.Sağ taraftaki montaj tamamlanırsa, sağ tarafa otomatik olarak kaynak yapılır ve sol istasyonda iş parçası manuel olarak yüklenip boşaltılır.

4), elektrik kontrol sistemi

Dört eksenli DOF uzay yörünge hareketi (düz çizgi, dairesel yay, spiral eğri).· Yörünge parametrelerinin öğretme tipi girişi, basit ve rahat çalışma ve işlenen işleme dosyasının gerçek grafiklerle tutarlı olup olmadığını karşılaştırmak için grafik önizleme işlevini öğretmeyi destekler.

Özellikler:

1. Kaynak yapılacak iş parçasının X, Y, Z ve D eksenleri, büyük strokların ihtiyaçlarını karşılamak için adım tahriklidir.

2. Yüksek üretim verimliliği, hızlı kaynak hızı ve otomatik toplu üretim

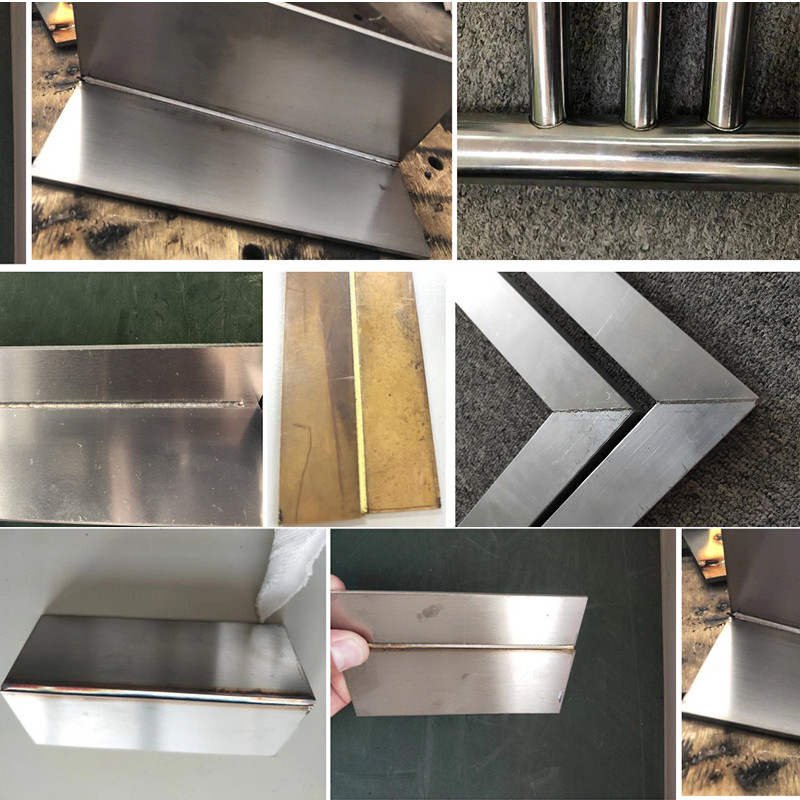

3. Herhangi bir noktayı, düz çizgiyi, daireyi, eliptik makine karesini ve diğer keyfi yörüngeleri kaynaklayabilir

4. Otomatik odaklama ve döndürme işlevleriyle, 3 boyutlu uzayda herhangi bir şekildeki ürünleri kaynaklayabilir

Ürün avantajları:

1. Birleşik Krallık'tan ithal edilen seramik boşluk, yüksek fotoelektrik dönüşüm verimliliği için kullanılır.2. CCD görüntü izleme, kaynak kalitesinin istikrarını sağlar.

3. Özelleştirilmiş otomatik takım armatürleri, ürünlerin seri üretimini sağlamak için özelleştirilebilir

4. Lazer güç yoğunluğu büyüktür.İş parçası lazeri emdikten sonra, sıcaklık hızla yükselir ve erime noktası yüksek olsa bile, sertlik ve kırılgan malzeme yüksek olsa bile erir veya buharlaşır.

Malzemeler (seramik, elmas vb.) lazerle de işlenebilir;

5. Lazer kafası iş parçası ile temas halinde değildir ve işleme aletlerinin aşınması sorunu yoktur;

6. İş parçası stresli değildir ve kirlenmesi kolay değildir;

7. Hareketli iş parçasını veya cam kabukta kapatılmış malzemeyi işleyebilir;

8. Lazer ışınının sapma açısı 1 mili-arktan daha az olabilir, nokta çapı mikrometre kadar küçük olabilir ve etki süresi nanosaniye ve pikosaniye kadar kısa olabilir.

Hız lazerinin sürekli çıkış gücü kw ila on'a ulaşabilir

Kilovat mertebesinde, lazer hem hassas mikro imalat hem de büyük malzeme işleme için uygundur;

9. Lazer ışını kontrolü kolaydır ve yüksek işleme otomasyonunu gerçekleştirmek için hassas makineler, hassas ölçüm teknolojisi ve elektronik bilgisayar ile birleştirmek kolaydır.

Ve yüksek işleme doğruluğu elde edin;

10. Robotlar, zorlu ortamlarda veya başkalarının erişmesi zor olan yerlerde lazer işleme için kullanılabilir.
