Hassas Lazer Lehim Sistemi Plastik Lazer Kaynak

sistem bileşimi:

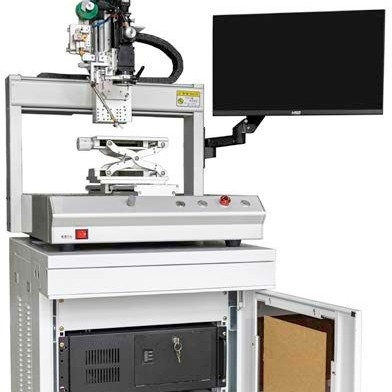

Çok eksenli robot, sıcaklık geri bildirim sistemi, CCD koaksiyel kontrpuan sistemi ve yarı iletken lazer sistemi ile masaüstü sıcaklık geri besleme lazer lehim sistemi, sistem sıcaklık geri bildirimi ve CCD koaksiyel hizalama işlevine sahiptir, sabit sıcaklık kaynağının kaynağını etkili bir şekilde sağlayabilir, etkin bir şekilde doğru hassasiyeti sağlayabilir Parçalar, seri üretimde etkin verimi sağlar.

1.Yüksek güçlü yarı iletken lazer sistemi

Lazer ısıtma kaynağı, isteğe bağlı dalga boyu 915 ve 980 olan yüksek güçlü kızılötesi yarı iletken lazer modülünü benimser;güç 30W-200W isteğe bağlı;gerçek zamanlı sıcaklık geri bildirimi işlevi, ± 3 santigrat derece sıcaklık kontrol doğruluğu ile 0,3 mm'lik küçük bir alan için sıcaklık kontrolü sağlar.Doğru sıcaklık kontrolü ile kaynak etkisini tam olarak kavrayın ve kaynak hasarını önleyin.

2.CCD koaksiyel görsel konumlandırma sistemi

Ekipman, iş parçasının hatasından kaynaklanan kaynak problemlerini önlemek için işlenen parça üzerinde MARK noktası konumlandırma veya kaynak noktası konumlandırma yoluyla çapraz tezgah hareketini belirlenen konuma kontrol edebilen hassas kaynak için görsel bir konumlandırma sistemi ile donatılmıştır. Ve ayrıca görsel konumlandırma sistemi

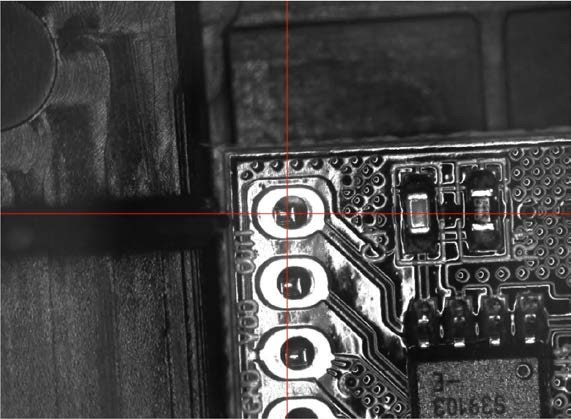

Aynı zamanda bir izleme cihazı olarak da kullanılabilir.CCD görüntüleme gerçek zamanlı olarak gözlemlenebilir.Görsel sistem güçlüdür.Geleneksel işaret kodu konumlandırmasına ek olarak, görsel analiz yoluyla kaynak yerini otomatik olarak bulma işlevine de sahiptir.

3.Sıcaklık geri besleme sistemi

Eşsiz sıcaklık geri bildirim işlevi, sıcaklık kontrol geri bildirim sisteminin yıllarca derin endüstriden bağımsız tasarımı, kaynak noktasındaki sıcaklığın gerçek zamanlı izlenmesi ve geri bildirimi yoluyla, ayarlanan sıcaklık değerinin sıcaklığının yanmasına neden olmayacağını garanti edebilir. kaynak noktası, sıcaklık ölçüm aralığı 100-600 derecedir.

4.Hassas teneke dağıtım mekanizması

Profesyonel lehim teli dağıtım mekanizması, lehim teli çapı 0.5mm-1.2mm;tel teslim doğruluğu 0.1mm;lehim telinin uzunluğu ve hızı kontrol edilebilir.

üç.ürün üstünlüğü:

1. Lazer temassız kaynak, mekanik stres hasarı yok, termal etki etkisi küçüktür, geleneksel kaynak işleminde karşılaşılan kaynak noktalarından etkili bir şekilde kaçınabilir, ısıtma alanı büyük hasarlı iş parçaları, ekstrüzyon iş parçaları ve diğer problemler;

2. Lazer ısıtma, lehim anlık sıcaklığı, orijinal sıcaklık geri besleme sistemi, gerçek zamanlı lehim sıcaklığı ölçümü ve izleme, kaynak verimini sağlamak için gerçek zamanlı negatif geri besleme kontrol lehim sıcaklığı ve gerçek zamanlı kaynak sıcaklık eğrisi olabilir;

3. Lazer ışık yolu, CCD ışık yolu, sıcaklık ölçümü ışık yolu üç nokta koaksiyel, endüstrideki çok ışıklı yolu mükemmel bir şekilde örtüşme problemini çözer ve karmaşık hata ayıklamayı önler;

4. Doğru yüksek çözünürlüklü koaksiyel CCD konumlandırma ve işleme izleme sistemi, kaynak noktalarını açıkça sunabilir ve kaynak koordinatlarını zamanında düzeltebilir, otomatik konumlandırma gerçekleştirebilir, küçük parça boyutunun ve konum sapmasının etkisini düzeltebilir, büyük miktarlarda montaj hattı hassas kaynak gerçekleştirmesi kolay artan işçilik maliyeti ile başa çıkmak için işleme;CCD sistemi ayrıca işleme sürecini gerçek zamanlı olarak izleyebilir;
